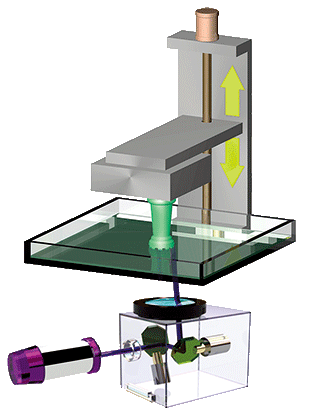

ガルバノシステム

ガルバノスキャナー方式とは、極細レーザーを2枚のミラーで精度を保ちながら高速で光軸を動かす為のシステムです。 プロジェクタータイプと違い多種多様の造形設定を可能にするガルバノシステムは、造形スピード・スライスピッチ・Z軸・XY軸ハッチング・アウトラインなど、様々な設定の変更が出来ます。 設定を変えることにより、造形不良等の防止や造形時間の短縮なども可能。設定が自由に出来る為、数多くの樹脂を使用することが出来ます。これは造形機をフル活用する上でとても重要な事につながります。

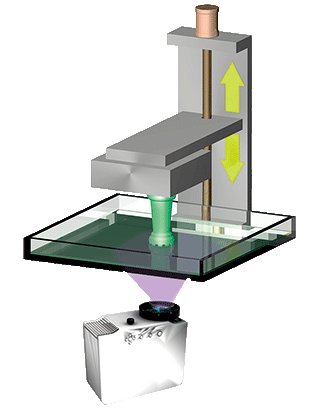

DLPシステム

DLPプロジェクター方式。
会社のプレゼンなどで使われるプロジェクターと同じ方式で投影して造形する方式です。 ガルバノスキャナータイプは、高額なパーツが多いため高額な造形装置になってしまいますが、DLP方式は、プロジェクターを使用するため、安価な造形機を作る事が出来るメリットがあります。 デメリットはガルバノ方式より使える樹脂が少ない、詳細設定が出来ないなどがあります。DWSシリーズもプロジェクター方式の造形機を新発売。低価格で高品質な造形を可能にします。

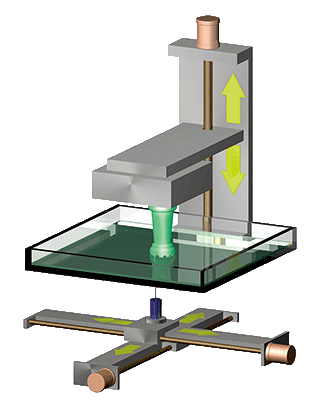

XYプロッターシステム

プロッタータイプは、従来の造形機でも使用されていた一般的な造形方式です。
XY軸のレール上に設置されたレーザー部がモーターによって動かされ造形されます。
 簡単な例えで説明すると、卓上CNC(切削機)のエンドミル部がレーザー光になった仕組みです。
 特徴は、造形機の価格を下げられる。造形スペースが広いなどのメリットがありますが、デメリットとして造形速度が非常に遅い、精度に限界があるなどのデメリットがあります。

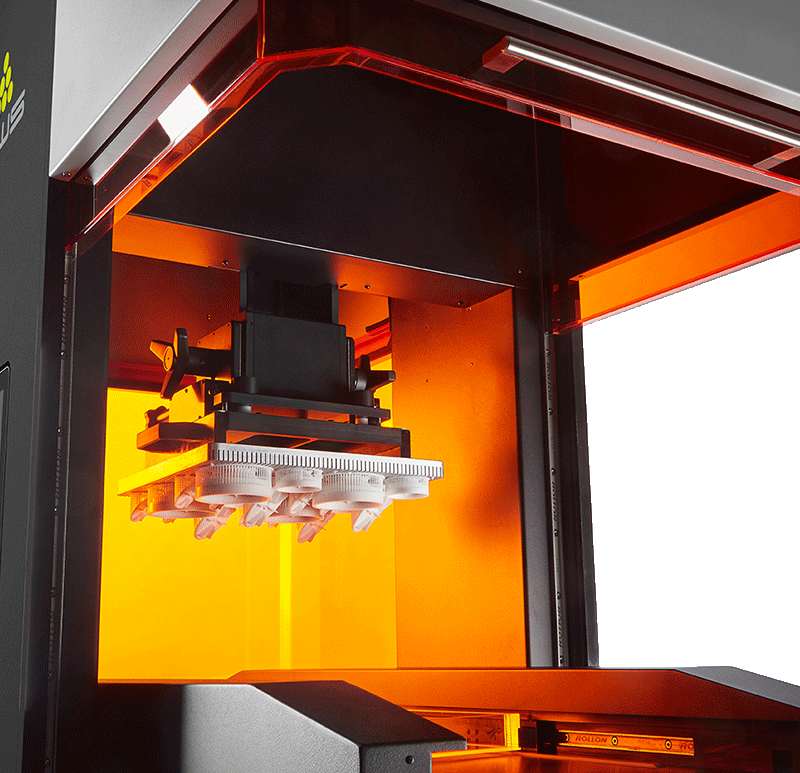

吊り上げ方式

造形方式に吊り上げ方式を採用。
従来の方式は、プラットフォームが樹脂槽の中に下がっていくタイプが主流でした。
 従来の方式では、
・樹脂槽に樹脂を常時満タンにしておかなければいけない。
・樹脂槽の温度を一定にしておく必要があり、造形をしている間は、常時ヒーターが必要でした。

ハイスピードと造形のクオリティーを映像でご覧下さい。

吊上げ方式を採用で精度が高い造形実現。
更に、ガルバノスキャナー方式で造形するため、高速造形も可能にしています。

造形方法

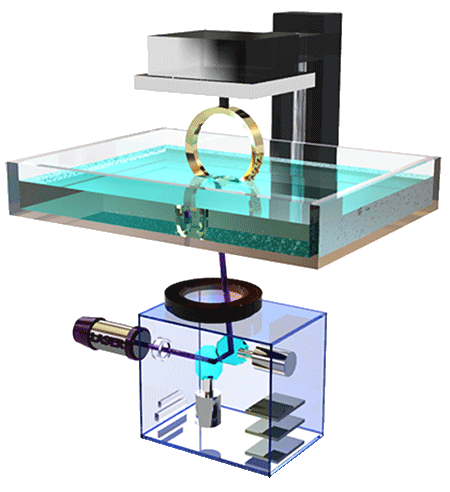

吊上げ方式

少量の樹脂を⼊れるだけで造形を可能にしています。造形をする際に、100g程度の少量の樹脂を⼊れておくだけで造形が可能で毎回綺麗な樹脂で造形が可能です。少量の樹脂なので温度管理もしなくても造形が可能です。新しい樹脂で造形を⾏うことは綺麗な造形をする為に必須です。もう⼀つの特徴が、硬化される樹脂が空気に触れない為、綺麗な硬化を可能にしています。

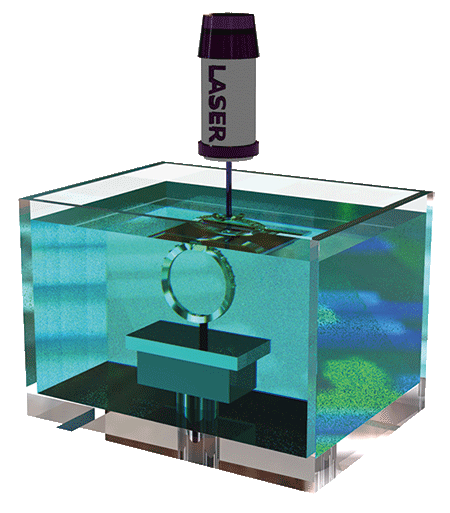

従来の方式

樹脂槽に樹脂を常時満タンにしておく必要があります。他に樹脂槽の温度を⼀定にしておく必要があり、造形をしている間は、常時 ヒーターが必要でした。

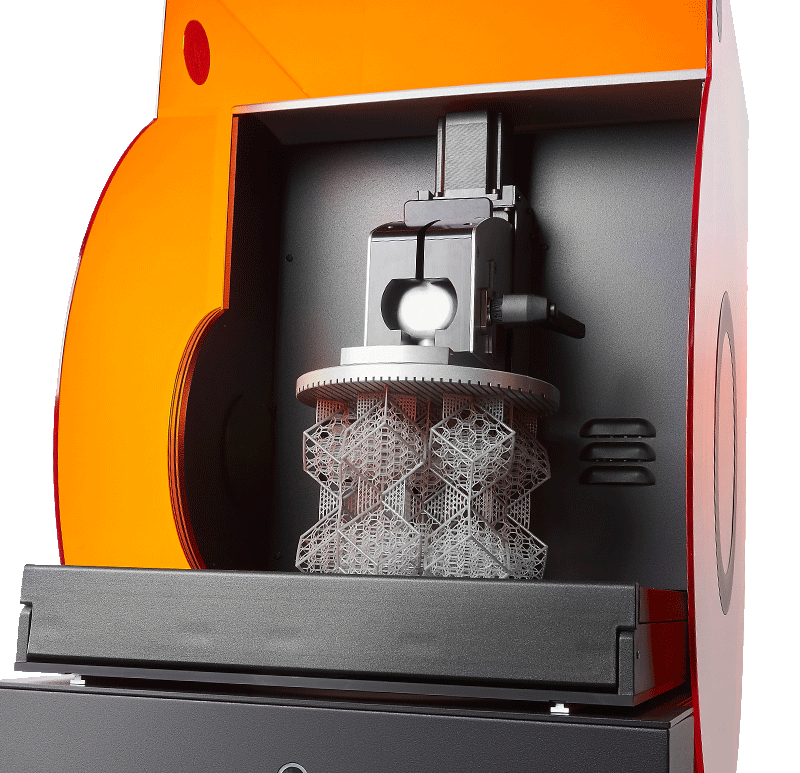

高性能ガルバノスキャナー装備。

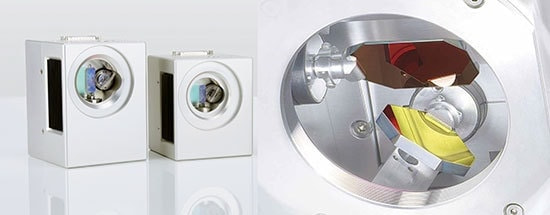

スキャンラボのガルバノ

DW009以外の機種は、高性能ガルバノスキャナーを搭載。
 ガルバノスキャナーで造形を行っていくため、ハイクオリティー・ハイスピードで造形を可能にしました。ガルバノスキャナーを搭載した機種は、今まで数千万円程の相場でしたが、DWSシリーズでは、580万円でガルバノスキャナーを搭載を実現。ハイスピードガルバノスキャナーを搭載で、出力所要時間が従来の造形機よりも短縮されました。例)1回の造形で、ネジの試作モデルを65個造形した場合、5時間~6時間程度で造形が出来ます。

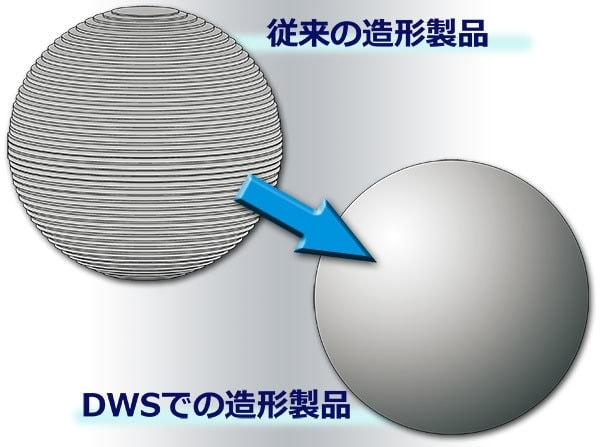

ガルバノスキャナーが可能にする、造形表面のクオリティーと精度。

ガルバノ方式を採用することにより、造形面のクオリティーを上げることはもちろん、モデルや樹脂によって造形設定を変える事が出来ます。
 変更可能な設定は、造形スピード・スライスピッチ設定・Z軸設定・XY軸ハッチング設定・アウトライン設定など、他にも色々な設定が出来ます。
 設定を変えることにより、吊り上げ造形方式でまれに起きる造形途中での落下、造形不良等も設定数値を変えることにより未然に防ぐ事が出来ます。
光造形で高精度な造形を行うには、樹脂が非常に重要な要素になります。
吊り上げ式ガルバノタイプは、樹脂に合わせた設定をすれば、数多くの樹脂を使用することが出来ます。
これは造形機をフル活用する上でとても重要な事につながります。

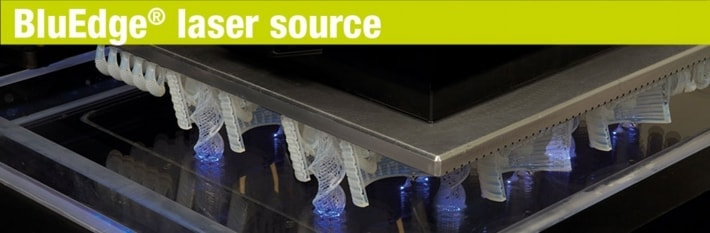

自社製 ブルーエッジレーザー搭載

DIGITALWAXシリーズは、独自開発[NewBluEdge-Laser] を搭載。
高精度な造形と、3Dデータを忠実に再現する寸法精度を実現。レーザーランプもダイオード方式を使用している為、10000時間以上交換することなく使用できます。 造形用樹脂も、豊富な種類を取り揃えています。 全モデルメンテナンスフリーを目標に作られている為、造形をする際も、ボタン一つで造形を可能にしています。

レーザー 3Dプリンター

ガルバノスキャナーとBluEdgeが可能にするハイスピード&造形クオリティー

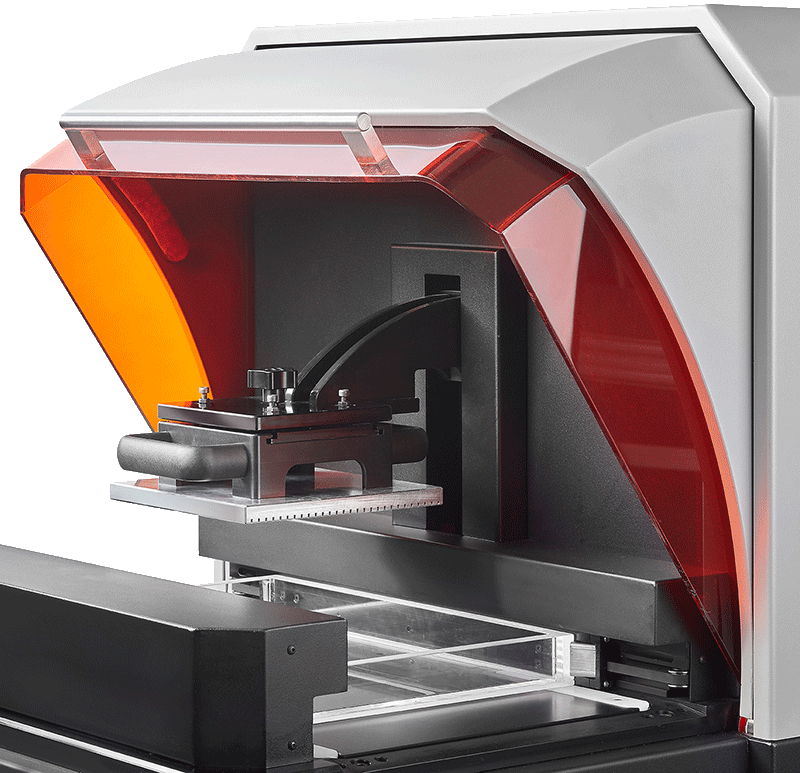

DWSシリーズ「DW028J」 「DW029J」 「DW029X」 「DW030J」 は、高性能ガルバノスキャナー装備。造形の進化を体感できます。

[ガルバノスキャナー]と [NewBluEdge-Laser] を使用して造形している映像をご覧頂けます。
